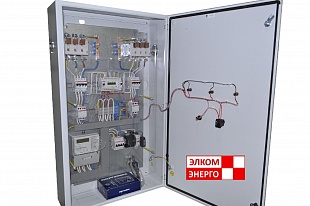

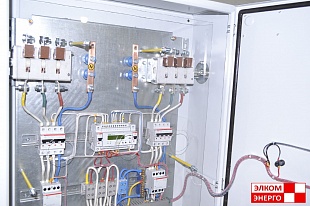

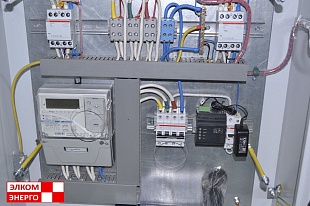

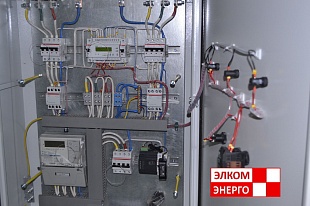

Шкаф управления АВР-0,4-63 У2

Задача нашего предприятия -
производить  качественно, много и по выгодным ценам!


В наличии
Шкаф управления автоматическим включением источников резервного питания (АВР) для бесперебойного снабжения потребителей электроэнергии.
УЗНАТЬ НАЛИЧИЕ И ЦЕНУ Задать вопрос
Функциональные возможности АВР-0,4-63 У2
- контроль чередования фаз
- контроль синфазности вводов
- контроль работы резервной линии генератора
- контроль положения силового аппарата
- контроль состояния аварийных цепей силового аппарата
- пусконаладочный режим
- ограничение доступа к настройкам вводом PIN кода

Щит АВР-0,4-63 У2 управляется посредством блока управления АВР AVR-02, которое контролирует напряжение на основном вводе трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к вводу, с помощью внешнего силового аппарата (модульного контактора)

При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе, нагрузка переключается него. Блок управления АВР AVR-02
имеет выходы контроля положения и входы контроля аварийных контактов силового аппарата. По ним определяется его состояние, не допускается "встречное" включение вводов и подключение исправного ввода на аварийную линию питания нагрузки. Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02. Питание осуществляется от контролируемых вводов.

 Технические характеристики:

Тип контролируемых линий - 3-и фазы, 4-х проводная (3*400В+N)
 Напряжение питания:
- от контролируемых вводов 50-264 В
- от внешнего источника питания постоянного тока 10-14 В
- от внешнего источника питания переменного или постоянного тока 50-264 В
Допустимая асимметрия напряжения 20-100
Время отключения по асимметрии 2-30 с
Порог напряжения (регулируемый) нижний 150-210 В
Порог напряжения (регулируемый) верхний 230-300 В
Время запуска генератора 5-100 с
Время включения при подаче напряжения 3 с
Диапазон рабочих температур от -25 до +50 С
